设备概述:

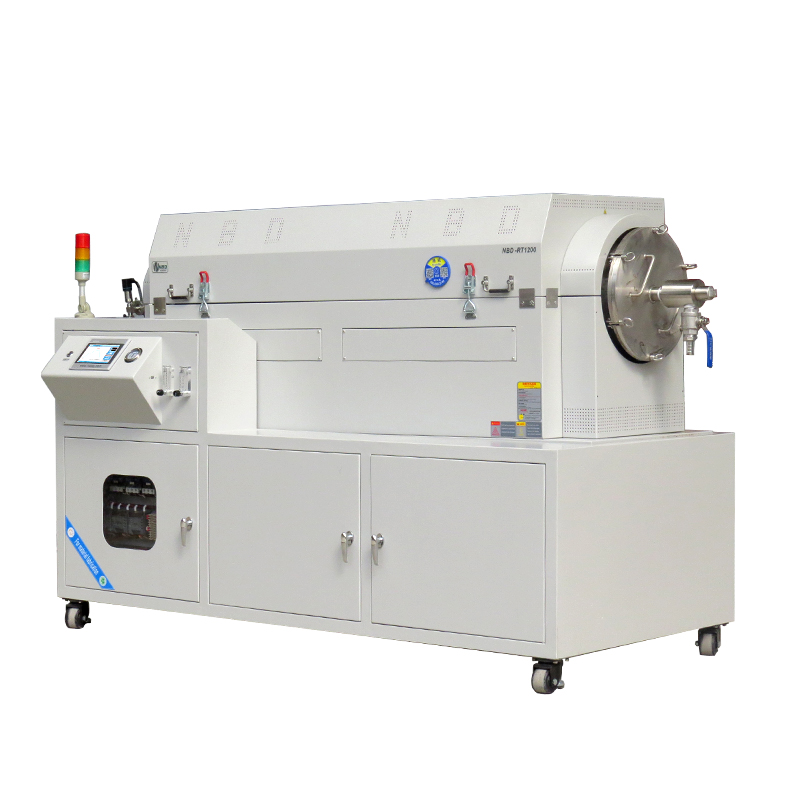

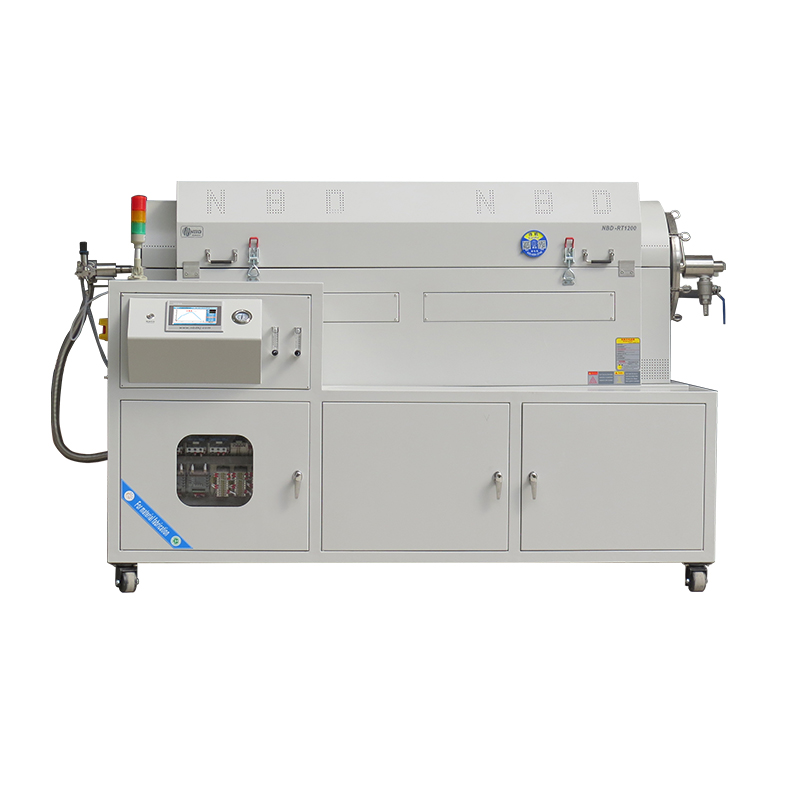

本设备为310S不锈钢内筒外热式回转电阻炉,可用于锂电池等正负极材料、五强酸碱性粉体等颗料状物料的实验室中试阶段的煅烧及干燥,用户可根据物料烧成工艺进行相应气氛保护。生产方式为间歇生产, 可煅烧粉体材料。
|
|
|
|
|

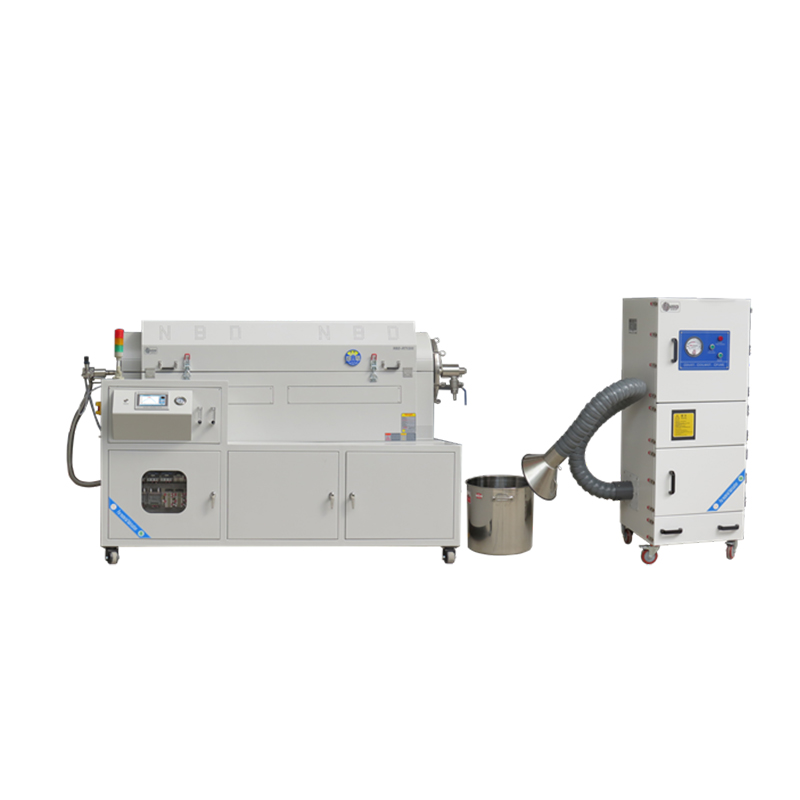

(注:上图右侧为选配的脉冲集尘机,用于物料辅助收集) |
|
|
|
![]() |
配置详情
设备简介 |
1、本设备主要有炉体、升降系统、机械传动系统、进排气系统等几部分组成; 2、炉体包括炉体框架、金属炉管、耐火材料模块、加热元件、升降装置等几部分; 3、升降系统由一根DC 24V电动推杆完成上层框架及炉体的倾斜,可在-5~+15度范围内任意角度悬停,其推力为8000牛。炉体角度的调整由倾角仪控制,由限位开关控制抬升与下降角度;可随时在任意角度停止; 4、炉体传动为链条式传动,安全可靠。传动系统由主传动电机及减速机组、链条、大小链轮 、前托轮机构等组成。减速机组为51K120A-CF单相电机,功率0.12KW,炉管转速可根据需要在1~3转/分内调节,可实现连续旋转; 5、旋转炉体两端均预留动静过渡旋转接头,炉尾进气端设有管路支架、不锈钢管路、球阀等,物料煅烧时根据需要通入保护性气体。炉门上的旋转头连接有球阀及宝塔嘴,可根据物料煅烧时 排气量大小调节球阀的开度,控制气体排出; 6、控箱位于炉体下层框架内,空气开关 、调功模块等电器元件统一集成在电控箱内。控制器位于炉体正前方,通过对控制器面板的操作,可预制烧成曲线,全自控加热,实现对加热炉管的旋转操作以及对加热炉体的倾斜,以方便进出物料。 |
|||
电气规格 |
NBD-RT1200-325T33D2F |
|||
Tmax |
1200℃ | |||
热电偶型号 |
K型 450mm |
|||
炉管有效工作区尺寸 |
φ309~L1250mm |
|||
炉管壁厚 |
8mm |
|||
炉管材质 |
310S不锈钢 |
|||
整机功率 |
21KW |
|||
主传动功率 |
0.12KW |
|||
电动推杆功率 |
0.25KW |
|||
额定输入电压 |
三相380V/50Hz |
|||
使用温度 |
30~1100℃ |
|||
温区温控 |
单温三控 |
|||
温控精度 |
≤±1℃ |
|||
温控方式 |
数字触摸PID控制 |
|||
倾炉角度 |
-5~15度可调 |
|||
炉管转速 |
1~3转 /分可调 |
|||
气体控制 |
两路质量流量计进气(2MFC) |
|||
操作系统 |
1.烧结工艺曲线设置:动态显示设置曲线,设备烧结可预存多条工艺曲线,每条工艺曲线可自由设置; |
|||

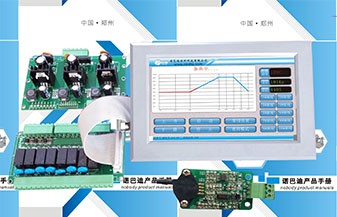

部分界面 |
|
|
||
服务支持 |
一年有限保修,提供终身支持; |
